基本特征

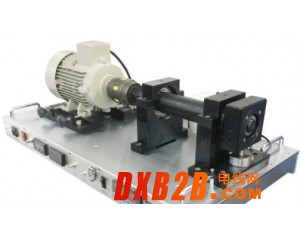

学习各种轴承发生故障时的振动频谱特征，在轴承故障诊断中起着非常重要的作用。PT100是PT系列中（机械振动模拟实验台）系列中较基础的一款产品。该机械振动模拟实验台为实验室教学而设计，旨在人为地引入各种故障轴承从而产生特定的频谱特征。它可以用来学习和分析轴承各个部件损伤时的固有频率、掌握轴承更换及安装的方法。特别的是，它作为一种前沿性的模拟实验平台，在学习振动诊断的教育机构中，从新手到专家，都是很有帮助的。轴承故障模拟，机械故障仿真模拟实验台，PT100轴承故障模拟实验台,轴承故障模拟实验台,缺陷轴承仿真试验台,轴承损伤模拟实验台,故障轴承振动实验台,轴承损伤模拟试验台
功能应用
·研究由于不对中引起的振动现象 ·轴对中训练
·联轴器研究 ·轴承缺陷及载荷效应研究
·旋转振动研究 ·偏心转子振动研究
·机械摩擦研究 ·信号处理技术研究
·振动传感器位置的最佳选择 ·振动专家认证测试
技术参数
|
电气参数 |
|
|
电机 |
½Hp, 西门子三相异步交流电机 |
|
控制器 |
VFD-M 变频器（带本地或远程控制功能） |
|
电机最高转速 |
3,000 RPM (短时间运行) |
|
速度范围 |
0 to 3,000 rpm可调 |
|
输入电压 |
220 VAC，单相，60/50 Hz |
|
机械参数 |
|
|
轴直径 |
25mm 钢 |
|
轴承 |
正常轴承2个，故障轴承4个 |
|
轴承座 |
独特的轴承结构，易于更换普通轴承和有故障的轴承 |
|
底板 |
10mm厚度的镀铬钢基础底 |
|
安全罩 |
可固定透明防震安全罩，互锁开关，可在安全罩打开时停止电机 |
|
重量和尺寸： |
|
|
重量 |
约35kg |
|
尺寸 |
长度= 700mm，宽度= 310mm，高度= 360mm（带安全盖） |
