基本特征

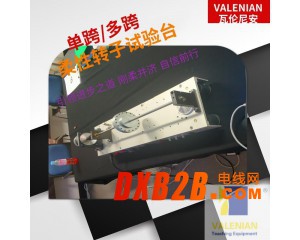

转子振动试验台是一种用来模拟旋转机械振动的试验装置。主要用于实验室验证柔（挠）性转子的强迫振动和自激振动特性。它能有效地再现大型旋转机械所产生的多种振动现象。通过不同的选择改变转子速度、刚度、质量不平衡、轴的摩擦或冲击条件以及联轴节的型式来模拟机器的运行状态，由配置的检测仪表来观察和记录其振动特性。因此本试验台为专门从事振动测试、振动研究及大专院校有关实验室提供了有效而方便的实验手段。可选配振动采集分析系统与试验台配套，能很方便地描绘出波特图（幅频和相频特性曲线）、振型圆、轴心轨迹图、频谱图、趋势图、轴中心位置图及升速率图，是一系列非常适合于科研、教学和培训演示的转子试验系统。FRT1000柔性转子实验台,柔性转子实验台,挠性转子转子实验台,转子临界转速试验台,柔性转子动力学实验台,挠性转轴仿真实验台
功能应用
• 转子动平衡
• 转轴不对中试验
• 转子过临界的转速测量
• 转子结构形式对临界转速的影响
• 柔(挠)性转子的振型 、摩擦试验
• 滑动轴承油膜振荡
• 非接触测量轴的径向振动和轴向位移
• 轴承座及台体振动测量
• 试加重进行单面、双面、多面转子动平衡
• 振动监测、分析图表：波德图、频谱图、趋势分析图、棒图、极坐标图、轴心轨迹图、轴中心线图、层叠图
技术参数
|
电气参数 |
|
|
电机 |
450W伺服电机 |
|
伺服驱动器 |
可实现无级调速 |
|
速度范围 |
0~10000变速可调 |
|
调速器 |
6位LED 显示 4 位设置按键 正反转按键，暂停按键 |
|
正反转暂停键 |
当按键按下时电机逆时针运行，按键弹出时电机顺时针运行（由电 机方向看，当电机处于运转状态进行 正/反转选择切换时，电机会自动先停车然后再以反方向启动运转 |
|
运行暂停键 |
当按键按下时电机运行，按键弹出时电机暂停运行（使用运行/停止端控制电机停止时，电机根据面板设置的启动时间启动、停车，其运动规律受负载惯性影响 |
|
电源 |
输入220 VAC，单相，50/60 Hz |
|
机械参数 |
|
|
轴 |
直径φ10 |
|
单跨转子 |
长×宽×高：900×120×200mm 转子数量：2, 转轴数量：1根，转轴尺寸：φ10×550 |
|
双跨转子 |
长×宽×高：900×120×200mm 长×转子数量：2, 转轴数量：3根，转轴尺寸：φ10×380（2根）、φ10×550(1根） |
|
三跨转子 |
长×宽×高：：1260×120×200mm 转子数量：6, 转轴数量：4根，转轴尺寸：φ10×550(1根） 、φ10×380（3根） |
|
基本配件 |
集油盒、内六方扳手（三根）、轮盘紧固扳手、注油壶、螺钉、传感器支架、光电传感器支架、配重盘 |
|
底板 |
15mm厚铝板 |
|
安全罩 |
抗冲击透明安全盖，带安全隔离器，可在安全罩打开时停止电机 |
|
重量和尺寸：具体根据跨数为准，详情咨询瓦伦尼安 |
|
